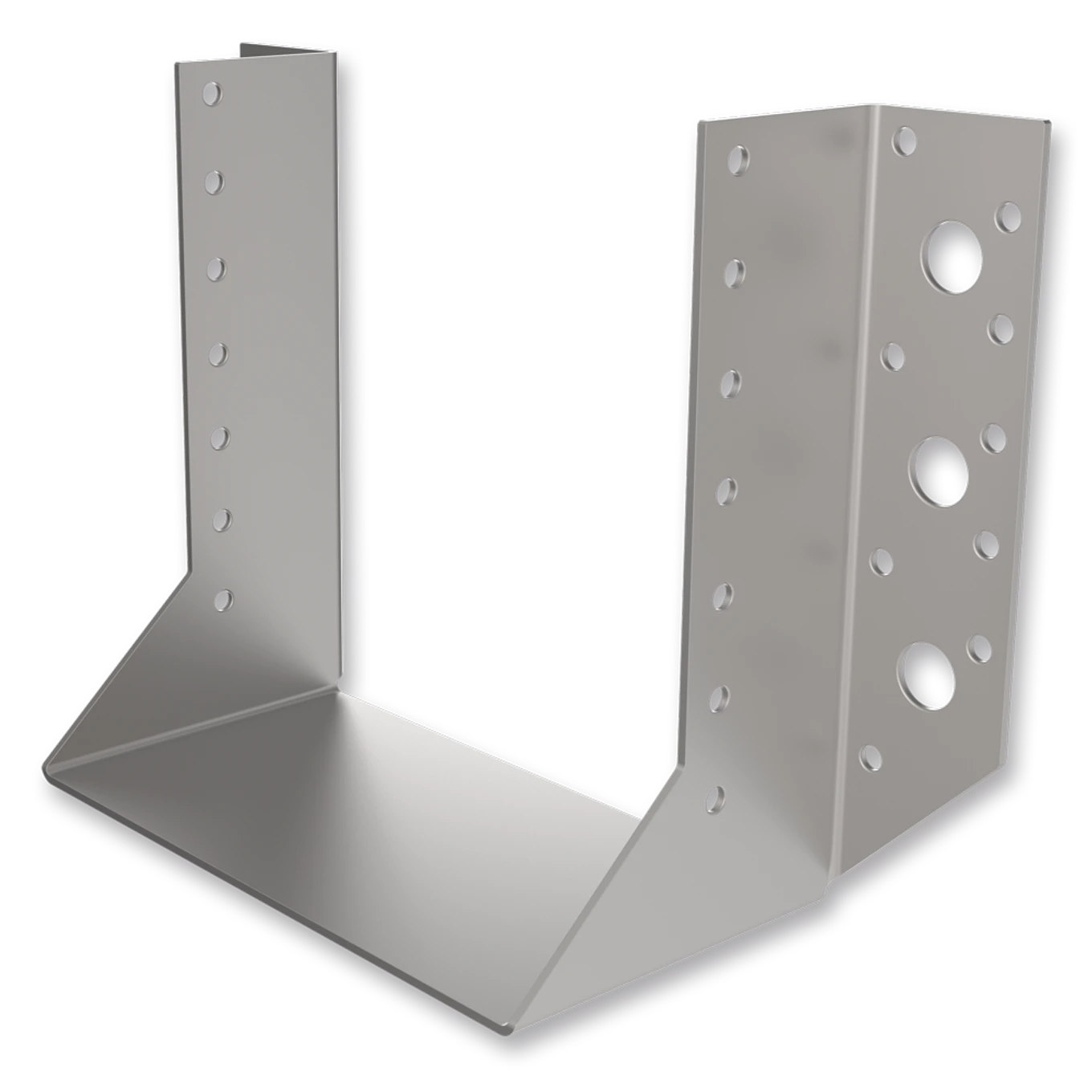

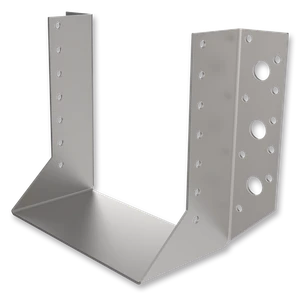

Trámová botka - třmen Typ1 100x160x2,0
Materiál:
Fe - ocel
Povrchová úprava:
Zinek žárový
Obsah balení:
1 ks
Váha balení:
0.48 kg
Rozměr H:
100 mm
Síla S:
2 mm
Rozměr B:
160 mm
Rozměr D:
40 mm
Rozměr E:
43 mm
Rozměr F:
85 mm
Počet otvorů ø5 mm:
28 x
Počet otvorů ø11 mm:
4 x
Třída provozu:
3 (EN 1995-1-1)
Popis
použití:

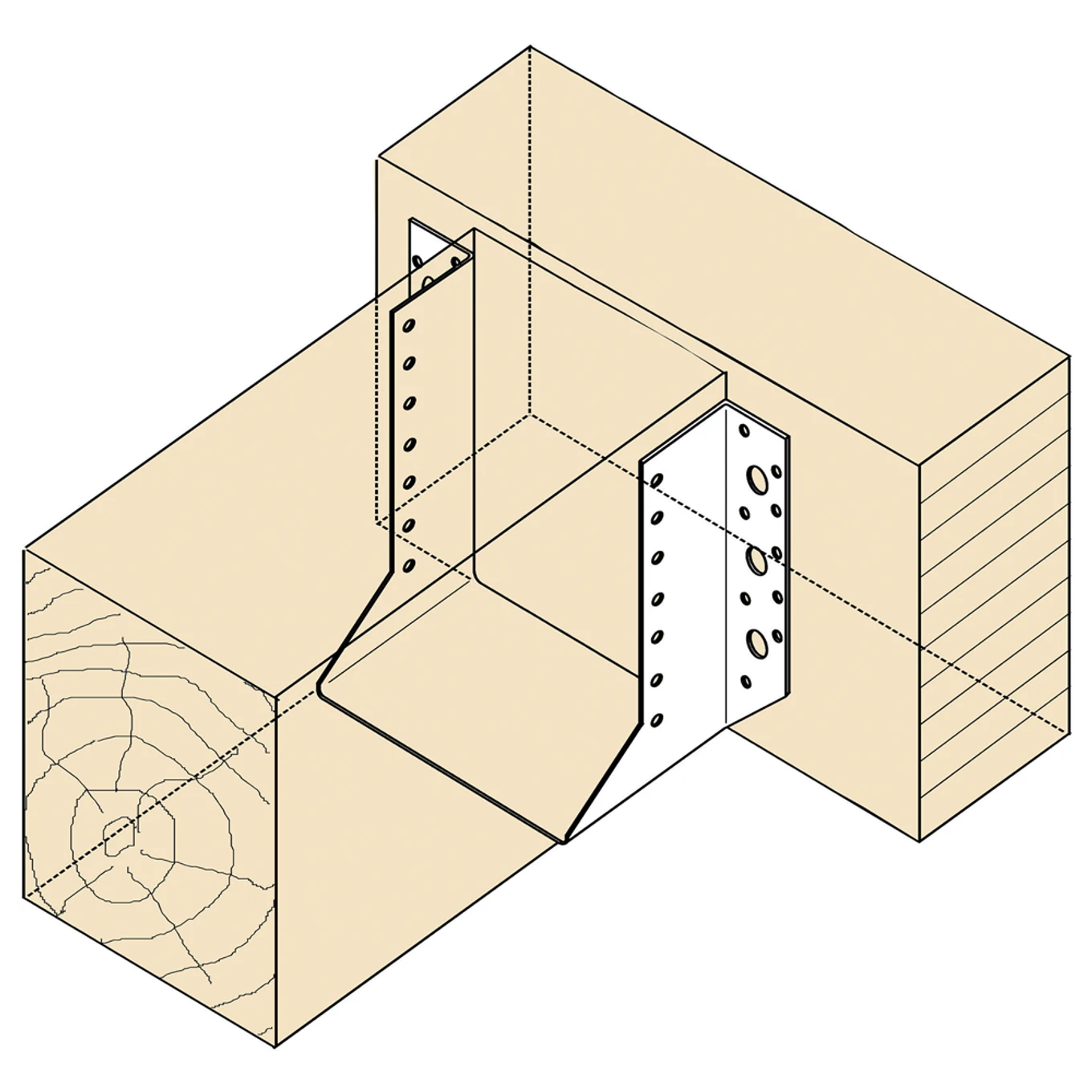

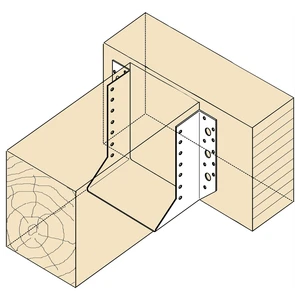

- pro spojení jednotlivých prvků např. stropnic natupo
k montáži:
- tahovou únosnost zvyšuje použití svorníků nebo šroubů, limitní je pak únosnost na otlačení těchto spojovacích prvků
- vzdálenost osy velkého horního otvoru od okraje trámu musí být min. 30 mm
- trám max. o 2 mm menší než je prostor v botce
- ze sortimentu botek nejoblíbenější typ
- existují i dělené botky
- pro spojení jednotlivých prvků např. stropnic natupo
k montáži:
- tahovou únosnost zvyšuje použití svorníků nebo šroubů, limitní je pak únosnost na otlačení těchto spojovacích prvků
- vzdálenost osy velkého horního otvoru od okraje trámu musí být min. 30 mm
- trám max. o 2 mm menší než je prostor v botce
- ze sortimentu botek nejoblíbenější typ
- existují i dělené botky
