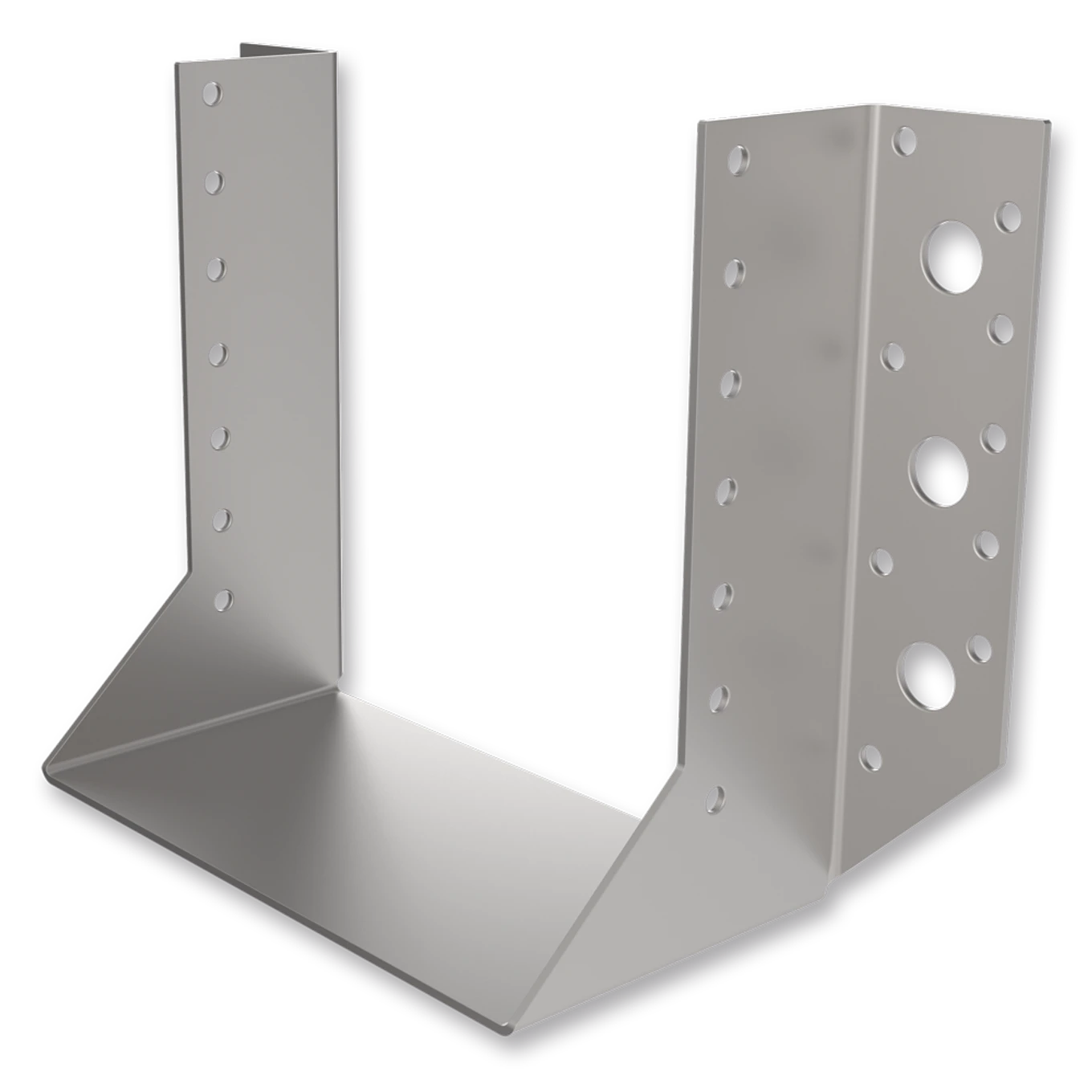

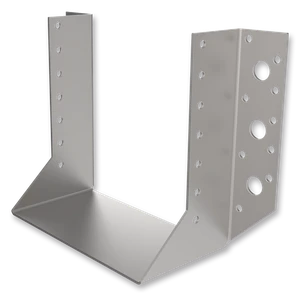

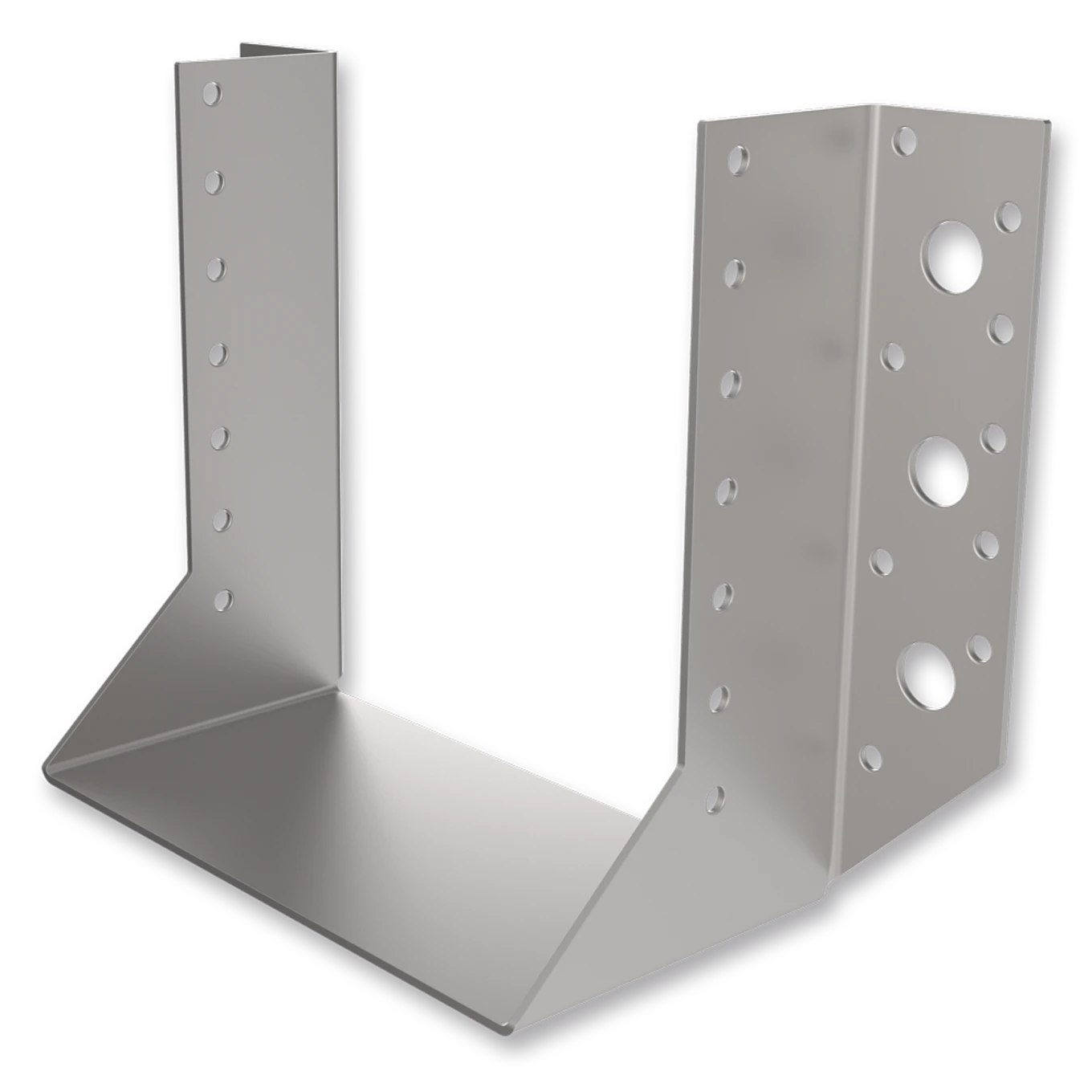

Trámová botka - třmen Typ1 100x140x2,0
![](https://www.haspl.cz/out/pictures/icon/icon-param-material(1)_aico.png)
Materiál:
Fe - ocel
![](https://www.haspl.cz/out/pictures/icon/icon-param-povrch_aico.png)
Povrchová úprava:
Zinek žárový
![](https://www.haspl.cz/out/pictures/icon/icon-param-baleni_aico.png)
Obsah balení:
1 ks
![](https://www.haspl.cz/out/pictures/icon/icon-param-hmotnost_aico.png)
Váha balení:
0.44 kg
![](https://www.haspl.cz/out/pictures/icon/icon-param-rozmer_aico.png)
Rozměr H:
100 mm
![](https://www.haspl.cz/out/pictures/icon/icon-param-sila_aico.png)
Síla S:
2 mm
![](https://www.haspl.cz/out/pictures/icon/icon-param-rozmer_aico.png)
Rozměr B:
140 mm
![](https://www.haspl.cz/out/pictures/icon/icon-param-rozmer_aico.png)
Rozměr D:
40 mm
![](https://www.haspl.cz/out/pictures/icon/icon-param-rozmer_aico.png)
Rozměr E:
43 mm
![](https://www.haspl.cz/out/pictures/icon/icon-param-rozmer_aico.png)
Rozměr F:
85 mm
![](https://www.haspl.cz/out/pictures/icon/icon-param-prum_aico.png)
Počet otvorů ø5 mm:
34 x
![](https://www.haspl.cz/out/pictures/icon/icon-param-prum_aico.png)
Počet otvorů ø11 mm:
6 x
![](https://www.haspl.cz/out/pictures/icon/icon-param-serclass_aico.png)
Třída provozu:
3 (EN 1995-1-1)
Popis
použití:

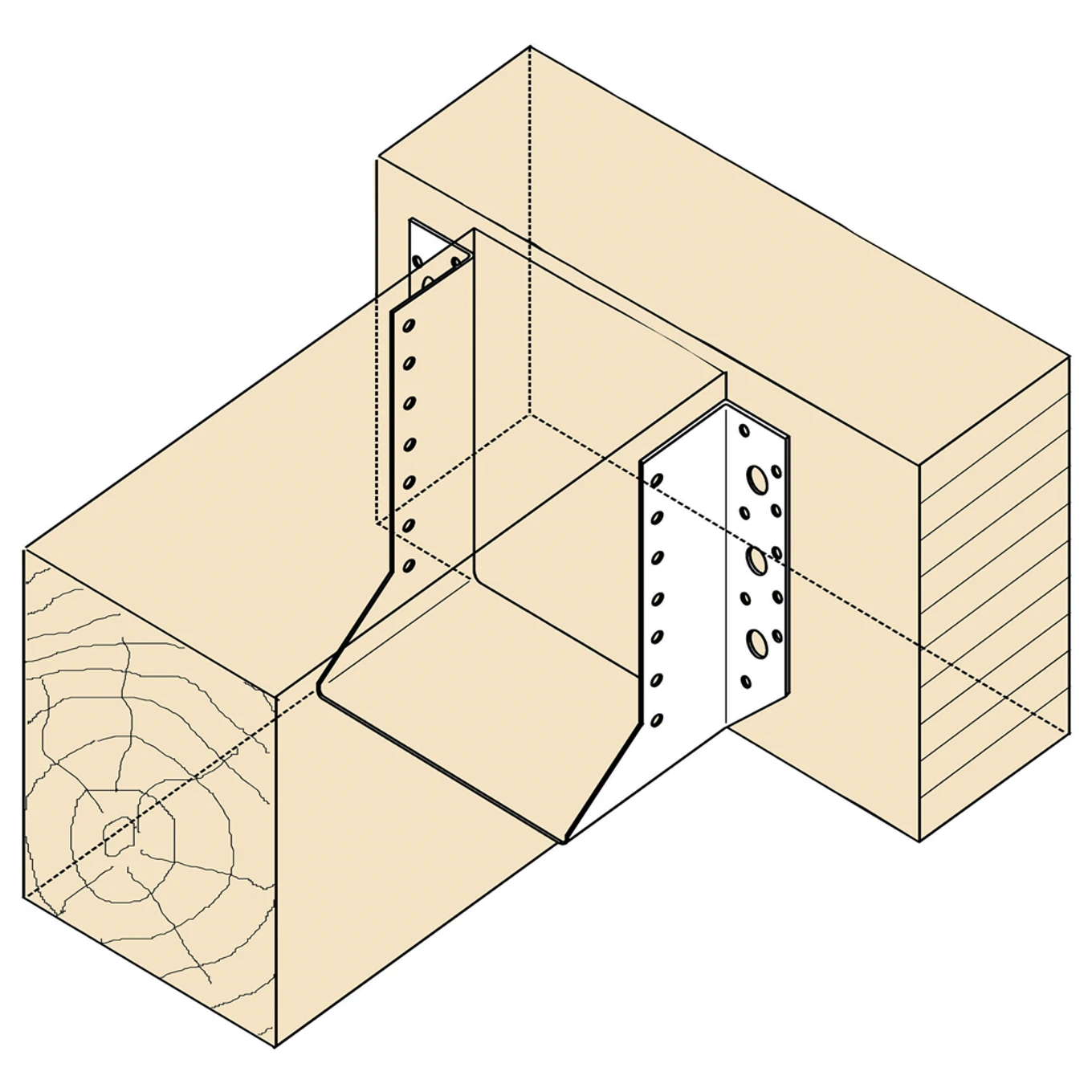

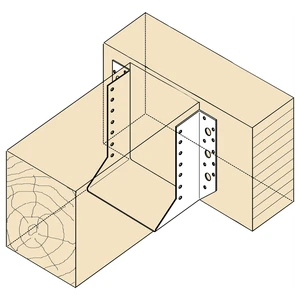

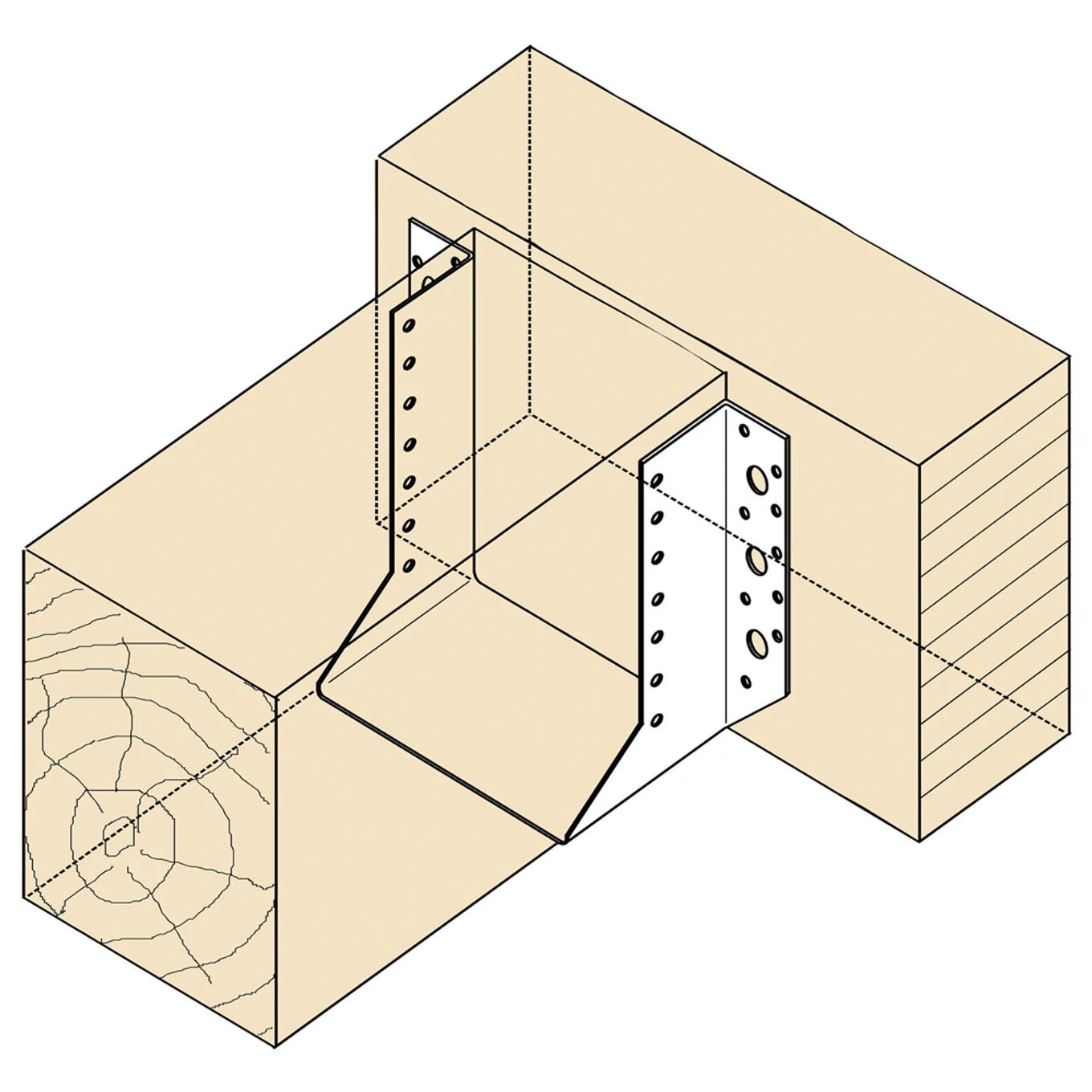

- pro spojení jednotlivých prvků např. stropnic natupo
k montáži:
- tahovou únosnost zvyšuje použití svorníků nebo šroubů, limitní je pak únosnost na otlačení těchto spojovacích prvků
- vzdálenost osy velkého horního otvoru od okraje trámu musí být min. 30 mm
- trám max. o 2 mm menší než je prostor v botce
- ze sortimentu botek nejoblíbenější typ
- existují i dělené botky
- pro spojení jednotlivých prvků např. stropnic natupo
k montáži:
- tahovou únosnost zvyšuje použití svorníků nebo šroubů, limitní je pak únosnost na otlačení těchto spojovacích prvků
- vzdálenost osy velkého horního otvoru od okraje trámu musí být min. 30 mm
- trám max. o 2 mm menší než je prostor v botce
- ze sortimentu botek nejoblíbenější typ
- existují i dělené botky
