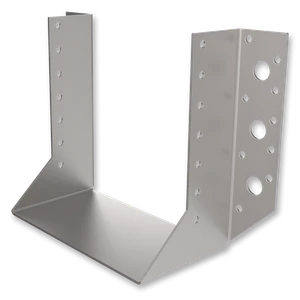

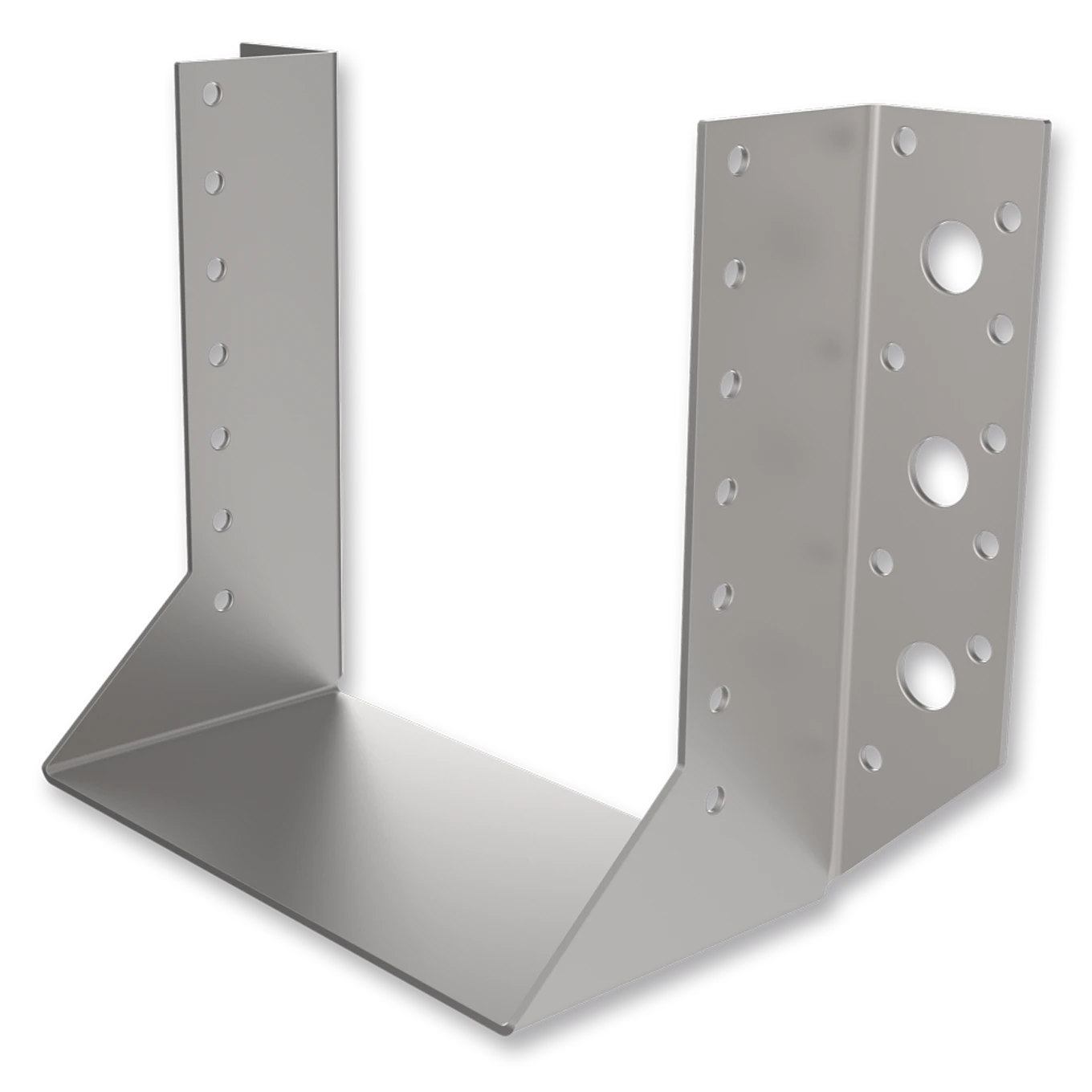

Trámová botka - třmen Typ1 60x100x2,0
_aico.png)
Materiál:
Fe - ocel

Povrchová úprava:
Zinek žárový

Obsah balení:
1 ks

Váha balení:
0.30 kg

Rozměr H:
60 mm

Síla S:
2 mm

Rozměr B:
100 mm

Rozměr D:
40 mm

Rozměr E:
43 mm

Rozměr F:
85 mm

Počet otvorů ø5 mm:
22 x

Počet otvorů ø11 mm:
4 x

Třída provozu:
3 (EN 1995-1-1)
Popis
použití:

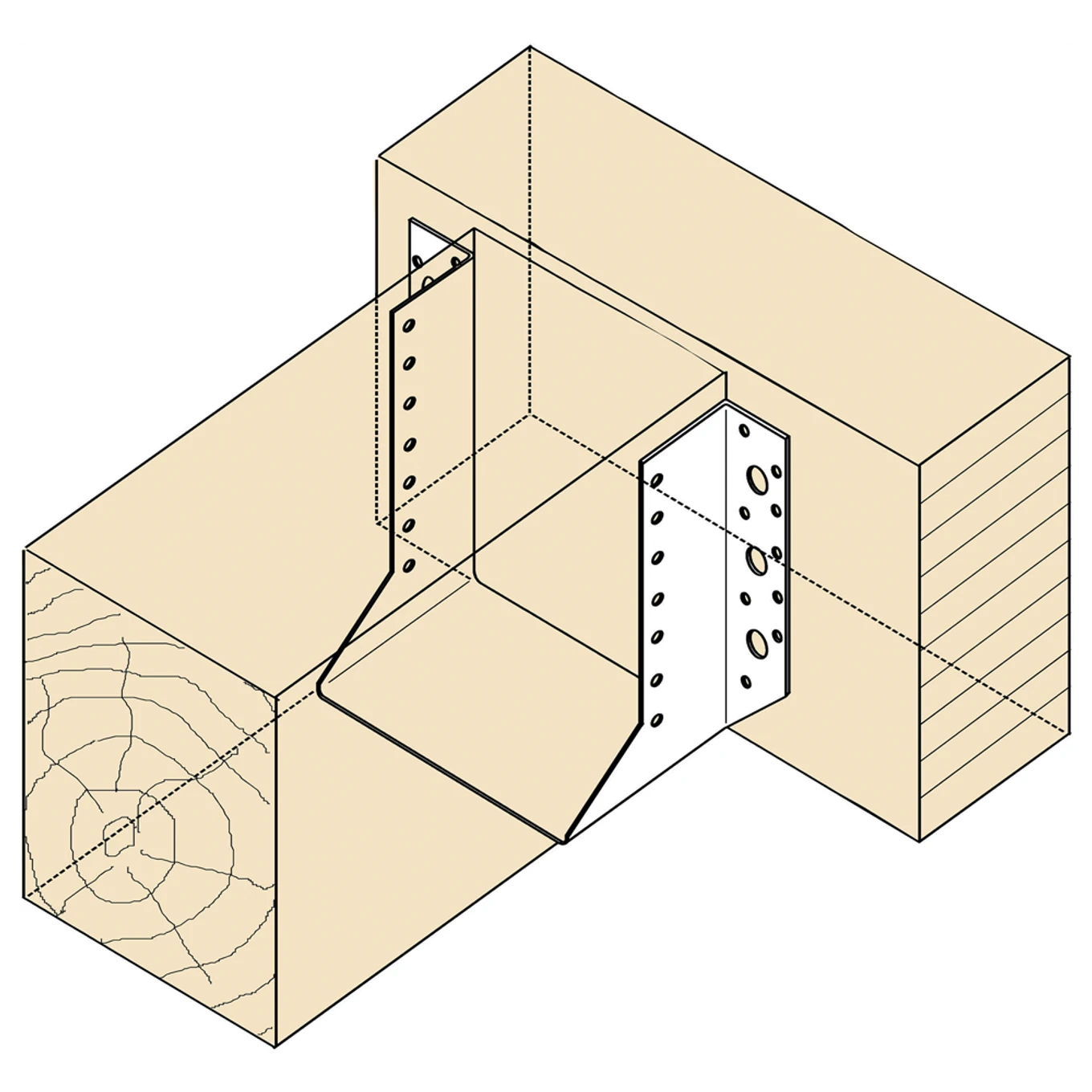

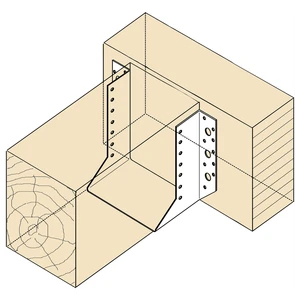

- pro spojení jednotlivých prvků např. stropnic natupo
k montáži:
- tahovou únosnost zvyšuje použití svorníků nebo šroubů, limitní je pak únosnost na otlačení těchto spojovacích prvků
- vzdálenost osy velkého horního otvoru od okraje trámu musí být min. 30 mm
- trám max. o 2 mm menší než je prostor v botce
- ze sortimentu botek nejoblíbenější typ
- existují i dělené botky
